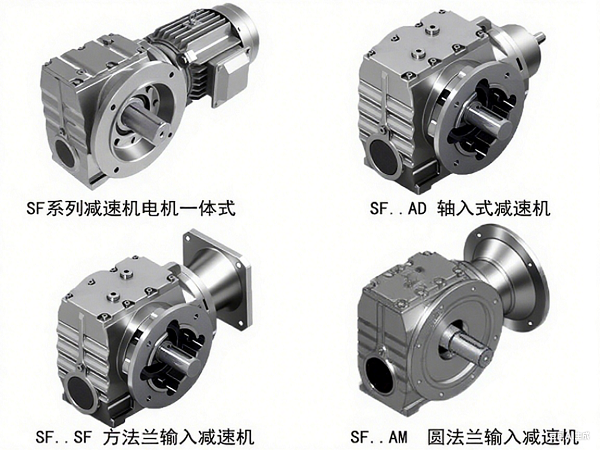

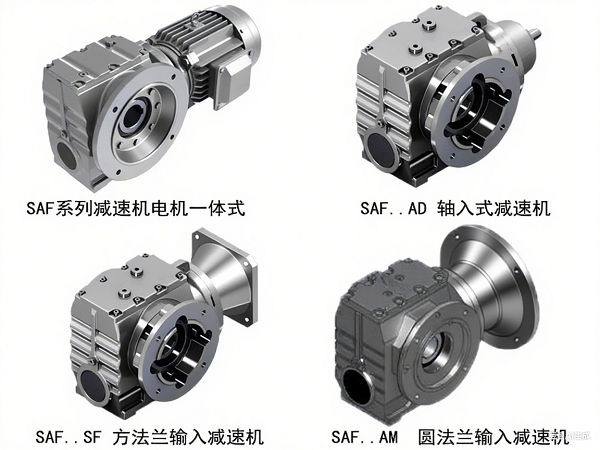

S97系列減速器型號有：S97 SA97 SAF97 SAZ97 SF97 SH97 SHF97 SHZ97等

更多S97系列型號參數可咨詢客服了解獲取相關的高清尺寸參數性能表

S97減速電機型號全解與工業應用優化指南

一、S97減速器型號體系與技術特性

作為重載工業傳動核心設備，S97 系列減速機因廠家技術差異存在型號命名多樣性，以下為標準化分類及核心參數（建議聯系廠家獲取定制化選型方案）：

▌標準型號矩陣（按電機功率與結構細分）

一類：基礎傳動型號（常規重載場景）

S97DV80M4、S97AQA80M4、S97DT80M4、S97AM80M4、S97DRE80M4

S97DV90M4、S97AQA90M4、S97DT90M4、S97AM90M4、S97DRE90M4

S97DV100M4、S97AQA100M4、S97DT100M4、S97AM100M4、S97DRE100M4

S97DV112M4、S97AQA112M4、S97DT112M4、S97AM112M4、S97DRE112M4

S97DV132M4、S97AQA132M4、S97DT132M4、S97AM132M4、S97DRE132M4

S97DV160M4、S97AQA160M4、S97DT160M4、S97AM160M4、S97DRE160M4

S97DV180M4、S97AQA180M4、S97DT180M4、S97AM180M4、S97DRE180M4

S97DV200M4、S97AQA200M4、S97DT200M4、S97AM200M4、S97DRE200M4

二類：特殊結構型號（復雜工況定制）

S97DRN80M4、S97DRS80M4、S97Y80M4、S97YS80M4、S97DM80M4

S97DRN90M4、S97DRS90M4、S97Y90M4、S97YS90M4、S97DM90M4

S97DRN100M4、S97DRS100M4、S97Y100M4、S97YS100M4、S97DM100M4

S97DRN112M4、S97DRS112M4、S97Y112M4、S97YS112M4、S97DM112M4

S97DRN132M4、S97DRS132M4、S97Y132M4、S97YS132M4、S97DM132M4

S97DRN160M4、S97DRS160M4、S97Y160M4、S97YS160M4、S97DM160M4

S97DRN180M4、S97DRS180M4、S97Y180M4、S97YS180M4、S97DM180M4

S97DRN200M4、S97DRS200M4、S97Y200M4、S97YS200M4、S97DM200M4

▌減速電機核心參數：減速比與電機匹配范圍

蝸輪蝸桿減速器精密減速比矩陣

S97 系列可實現的減速比覆蓋重型設備需求：

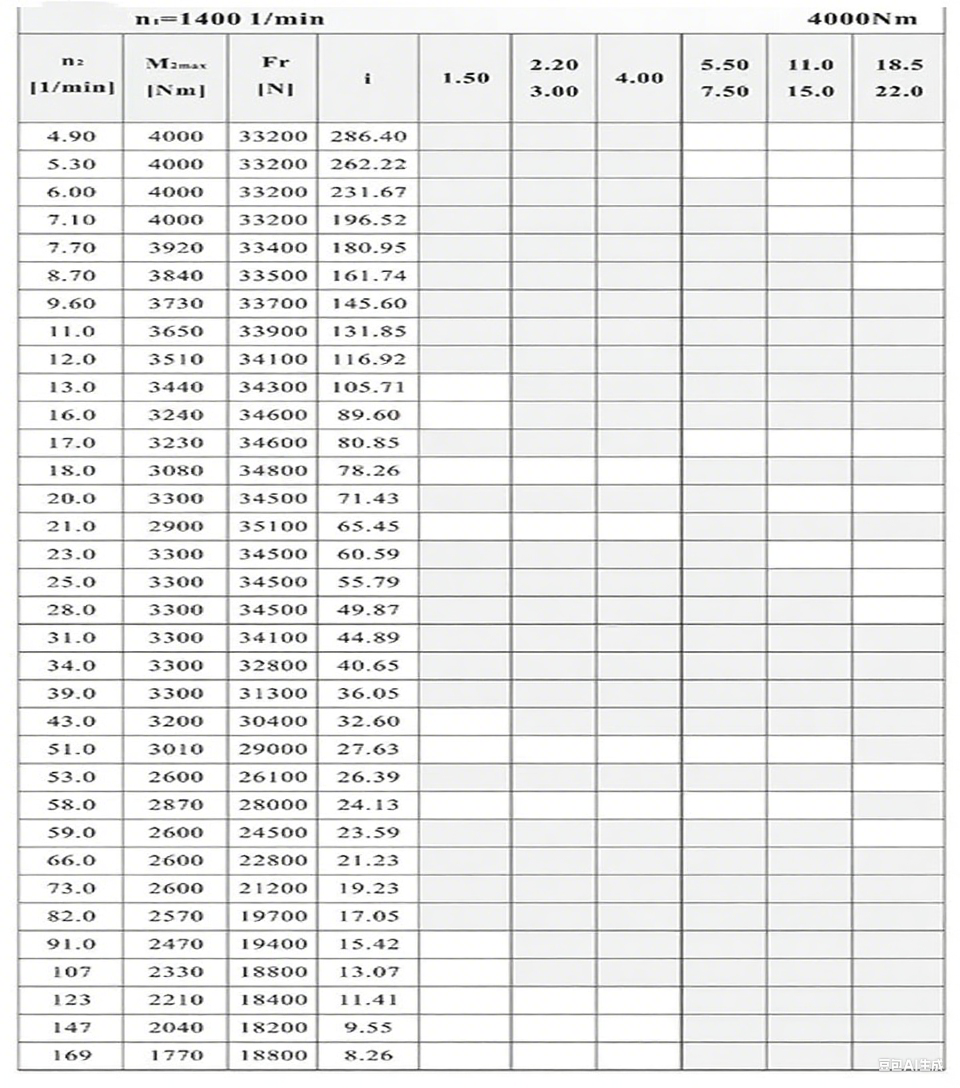

1:286.4、1:262.22、1:231.67、1:196.52、1:180.95、1:161.74、1:145.6、1:131.85、1:116.92、1:105.71、1:89.6、1:80.85、1:78.26、1:71.43、1:65.45、1:60.59、1:55.79、1:49.87、1:44.89、1:40.65、1:36.05、1:32.6、1:27.63、1:26.39、1:24.13、1:23.59、1:21.23、1:19.23、1:17.05、1:15.42、1:13.07、1:11.41、1:9.55、1:8.26。

電機功率適配區間

匹配 1.5KW-22KW 電機時形成速比傳動組合，典型應用參數：

1.5KW 電機適配：S97DV80M4、S97DRN80M4 等；

22KW 電機適配：S97DV200M4、S97DRN200M4 等（完整數據見《SA97 配置圖.jpg》，可聯系廠家獲取三維安裝手冊）。

二、S97 減速電機技術優勢與核心結構解析

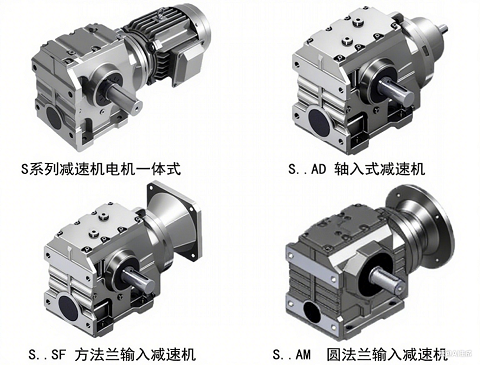

S97 系列采用 "斜齒輪 - 蝸輪蝸桿" 復合傳動 + 電機一體化設計，關鍵性能如下：

技術模塊                           核心配置                                                                           工業應用優勢

電機能效                     IE3 電機（可選 IE4）                                                              比普通電機節能 15%，年運行成本降低 8000 元（22KW 機型）

齒輪系統                  20CrMnTi 滲碳淬火硬齒面，磨齒精度 ISO 5 級                         承載扭矩達 1200N?m，齒面硬度 HRC58-62，壽命超 40000 小時

殼體材料                     高強度鋁合金 ADC12（可選鑄鐵 FC250）                              鋁合金重量輕 35%，鑄鐵抗沖擊性強，適配不同環境需求

散熱設計                 優化型散熱筋條 + 風扇強制冷卻（可選）                                    熱容量提升 50%，連續運轉時溫升≤55K（環境溫度 30℃）

密封系統                   雙唇口氟橡膠油封 + 迷宮式防塵結構                                         防護等級 IP65，防粉塵及低壓噴水，適用于潮濕工況

三、S97 減速電機行業應用場景與選型策略

典型重載應用領域

礦山機械：礦石破碎機、帶式輸送機的大扭矩傳動，22KW 電機搭配 1:196.52 減速比可驅動 10 噸負載；

化工設備：反應釜攪拌器、大型風機的防爆傳動，可選 Ex d IIC T4 防爆認證型號；

冶金行業：軋鋼機輸送輥道、高爐給料機的抗沖擊傳動，減速比 1:145.6 時實現精準轉速控制；

環保工程：大型污水處理廠刮泥機、垃圾破碎機的節能驅動，IE3 電機搭配可降低 20% 能耗。

選型關鍵參數計算工具

扭矩計算公式：（T：輸出扭矩 N?m，P：電機功率 KW，n：電機轉速 r/min，i：減速比，η：傳動效率≈0.82）

熱平衡校驗：當負載率＞70% 時，需計算散熱功率散

（K：散熱系數≈15W/㎡?K，A：散熱面積㎡，ΔT：溫差 K）

防護等級選型表

應用場景 推薦防護等級 附加配置

潮濕環境 IP65 不銹鋼軸 + 防腐涂層

粉塵車間 IP66 防塵密封蓋 + 定期吹掃

易燃易爆區域 IP55+Ex 認證 防爆接線盒 + 溫度傳感器

減速機S37

四、S97 與相鄰型號技術對比（S87/S107）

參數維度                 S87減速電機                   S97減速電機                         S107減速電機                                        技術升級價值

中心距                      178mm                               215mm                               250mm                                         扭矩承載提升 25-30%，適配重型設備

功率范圍                  0.75-15KW                         1.5-22KW                             2.2-37KW                                       覆蓋中大型生產線傳動需求

大減速比                     1:288                               1:286.4                                     1:363                                          低速大扭矩場景適配性增強

重量                         28-70kg                             45-120kg                              60-180kg                                      結構強化適應沖擊性負載

能效等級                      IE2/IE3                               IE3/IE4                                    IE4                                          符合新能效標準，運行成本降低

五、維護保養與故障診斷體系

預防性維護周期

首次運行 500 小時更換齒輪油（推薦殼牌 S2G 320# 合成油）；

每月用振動檢測儀測量振幅（允許值≤1.8mm/s，超過需檢修）；

每半年檢查油封老化情況，每年進行齒輪箱油液光譜分析。

典型故障解決方案

高溫報警（＞85℃）：

原因：負載過載 / 潤滑不足 / 散熱不良

措施：降低負載至額定值，檢查油位并清理散熱筋條，加裝強制風扇

異常振動：

原因：聯軸器不對中 / 齒輪磨損 / 軸承損壞

措施：使用激光對中儀校準（偏差≤0.03mm），檢測齒面粗糙度（Ra≤1.2μm）

輸出扭矩衰減：

原因：蝸輪蝸桿嚙合間隙過大（標準間隙 0.1-0.3mm）

措施：調整軸承游隙或更換磨損部件

六、定制化服務與技術支持資源

廠家提供以下增值服務提升搜索引擎相關性：

電機變頻改造：適配西門子 G120、ABB ACS580 變頻器，支持 Modbus 通訊協議；

智能監控升級：集成溫度傳感器 + 振動傳感器，支持 PLC 遠程監控（4-20mA 信號輸出）；

行業解決方案：提供礦山、化工、冶金等行業專用選型手冊（含負載計算案例）。

如需獲取 S97 減速電機的 CAD 三維模型、能效測試報告或防爆認證文件，可通過廠家官網提交技術需求，獲取 7×24 小時響應支持。（注：文中型號參數基于行業通用標準，實際以廠家新技術手冊為準。）

更多減速電機型號參數請查看http://www.anrupanshi.cn/。更多四大系列減速機請聯系15322825466
